Ingenieursdiensten wijken Arnhem

Het project
Het ingenieursbureau van Roelofs is één van de vijf geselecteerde ingenieursbureaus binnen de raamovereenkomst Ingenieursdiensten Arnhem. Een overeenkomst welke is tot stand gekomen door een openbare aanbesteding op basis van 100% kwaliteit/visie. Binnen de overeenkomst heeft Roelofs de voorbereiding van het programma Buiten Gewoon Beter aangenomen. Dit programma houdt in dat de gemeente Arnhem de openbare ruimte in de wijken minimaal op basisniveau wil brengen.

Door de gemeente is een inventarisatie geweest naar de staat van riolering, wegen, riolering, groen en openbare verlichting en de wensen die er waren in de wijken. Voor de wijken Sonsbeek-Noord en Graaf Ottoplein is door Roelofs een Definitief Ontwerp gemaakt van zowel de boven- als ondergrondse infrastructuur. Deze zijn gepresenteerd aan de bewoners van de wijken. De BGB projecten voor Statenkwartier en Rijkerswoert betroffen meer kleinschalig onderhoud van diverse onderdelen in de wijken.

Door Roelofs zijn alle werkzaamheden nader geïnventariseerd en ontbrekende gegevens (inmetingen, rioolinspecties e.d.) vergaard. De definitieve werkzaamheden zijn verder uitgewerkt in een uitvoeringsontwerp en een RAW-bestek.
Tevens heeft Roelofs op diverse locaties aanvullend asfaltonderzoek verricht voor de bepaling van de aanwezige constructie en bepaling van de milieu hygiënische kwaliteit (teerhoudendheid).

Bijzonderheden
Saneringen
Binnen de plangebieden is uitgebreid verkennend bodemonderzoek uitgevoerd. Hierbij zijn diverse verontreinigen aangetroffen.

Werken nabij/naast 150kV-kabel
Door de wijken loopt een hoogspanningsleiding van TenneT. Gezien de beperkte ruimte in de profielen en de ligging van de riolering ten op zichte van de leiding is het ontwerp en contract hierop aangepast. In nauw overleg met de gemeente Arnhem en Liandon (namens TenneT) is de meest optimale uitvoeringswijze / ontwerp uitgewerkt. Hiertoe heeft Roelofs een werkplan opgesteld voor de civiele aannemer voor zijn werkzaamheden nabij en onder de 150kV-kabel.

EMVI-aanbesteding
Gezien de omvang van de projecten en het beleid van de gemeente Arnhem zijn de werken Sonsbeek-Noord en Graaf Ottoplein e.o. aanbesteed met een EMVI. De inschrijvers konden een fictieve korting verdienen op de volgende aspecten: omgevingsmanagement, kwaliteit straatwerk, verkeersafwikkeling, omgaan bestaand groen en risicobeheersing. Roelofs heeft geadviseerd in de selectiefase en heeft met de gemeente de aanbestedingsleidraad opgesteld.

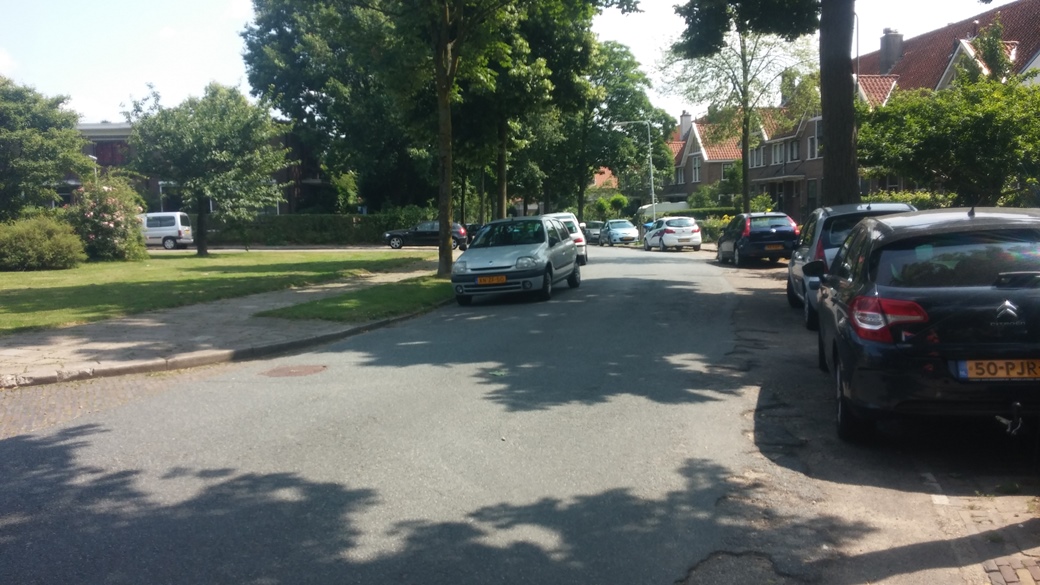

Projecten Graaf Ottoplein en Sonsbeek-noord in cijfers:
• 11,00m1 hoogteverschil in wijk Sonsbeek-Noord
• 14,00m1 hoogteverschil in wijk Graaf Ottoplein
• 12.620m2 op te nemen asfaltverharding
• 3.460m1 te vervangen riolering 300/450mm middels sleufbekisting
• 95st te vervangen rioolputten
• 205m1 te relinen riolering
• 10.285m2 te herstraten of aan te brengen trottoirs
• 6.950m1 stellen of aan te brengen trottoirbanden
• 26.440m2 aan te brengen gebakken bestratingsmaterialen
