Engineering en contractvoorbereiding persleiding Wittelte-RWZI Dieverbrug

Het project
Vanuit de raamovereenkomst ‘Technisch advies- en raadgevingsdiensten’ van de 5 waterschappen (Drents Overijsselse Delta, Rijn & IJssel, Vallei & Veluwe, Vechtstromen en Zuiderzeeland) heeft Roelofs de voorbereiding persleidingen 2021 van Waterschap Drents Overijsselse Delta (WDOD) verzorgd.

De opdracht was om samen, volgens het Groene Kamer” principe, de renovatie van vier persleidingen voor te bereiden. De persleiding ‘Wittelte – RWZI Dieverbrug’  is als eerste op de markt gebracht.

Doel van het project
Het hoofddoel van het uitvoeringsprogramma is het renoveren en daarmee toekomstbestendig maken van de persleiding.

Projectbeschrijving

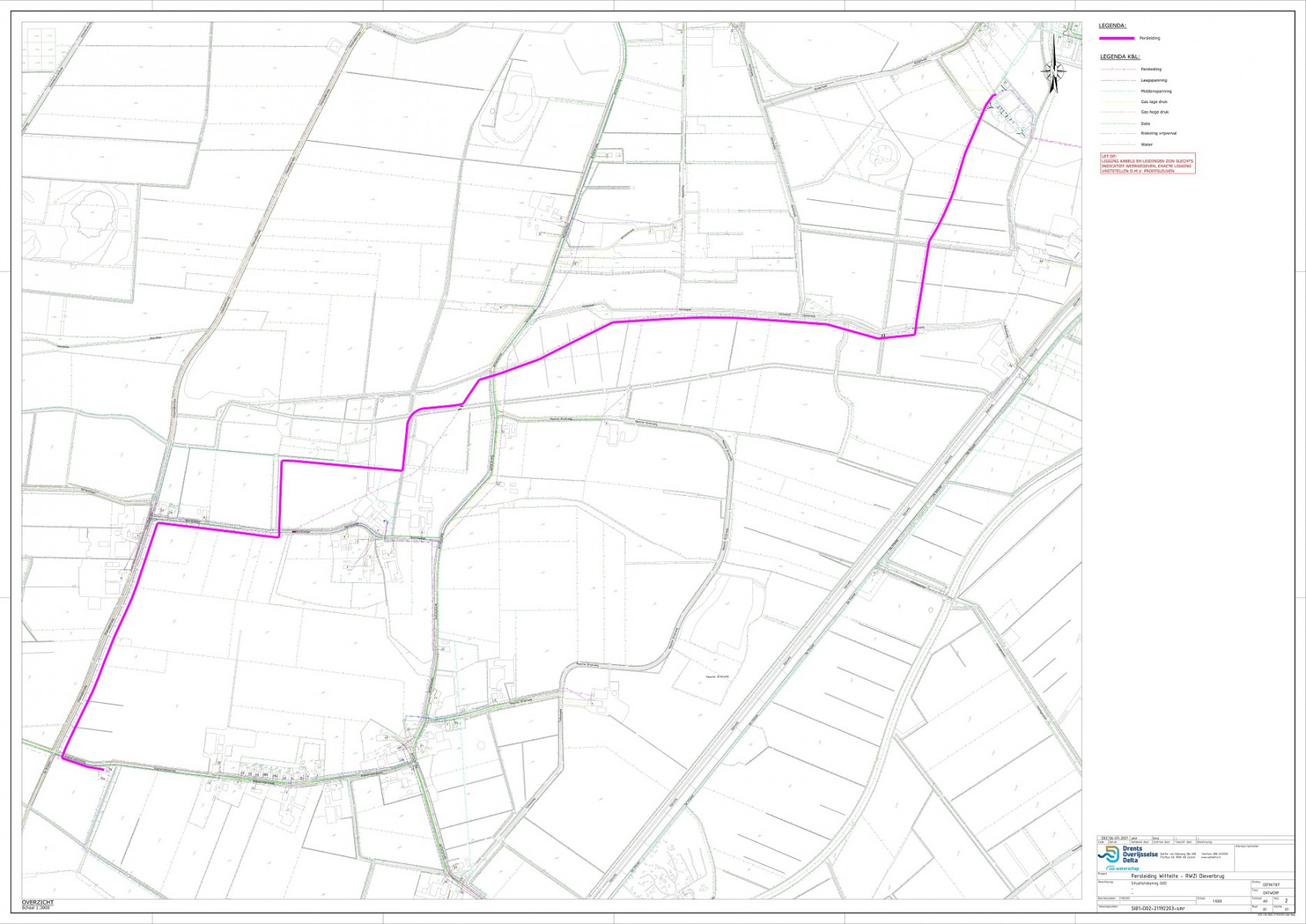

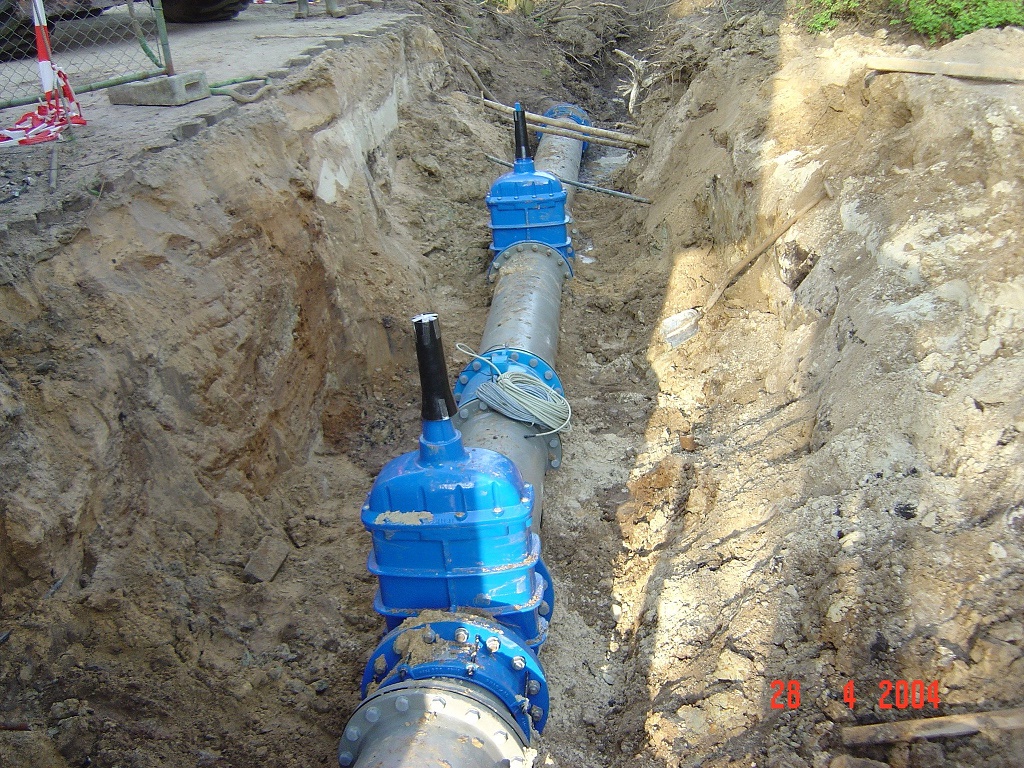

De huidige persleiding van Wittelte naar de RWZI Dieverbrug is van asbestcement en heeft een afmeting van rond 450 mm. De persleiding is in 1975 is aangelegd, inmiddels is deze aan vervanging toe. Er dient een nieuwe persleiding aangelegd worden om 590 m3/uur te transporteren naar de RWZI Dieverbrug. De nieuwe persleiding zal naast de bestaande asbestcement persleiding aangelegd worden, waar dit niet kan zal een nieuw tracé gekozen worden. Na het gefaseerd in gebruik nemen van de nieuwe leiding zal de bestaande asbestcement verwijderd worden.

Gezamenlijk met het IPM team van WDOD nam Roelofs deel aan de groene kamer overleggen. We verzorgden het omgevingsmanagement en technisch management bestaande uit onderstaande onderdelen. Het ontwerp is geheel in 3D uitgewerkt inclusief clashcontrole en is GIS ingezet voor het opstellen van kaartmateriaal ten behoeven van de zakelijkrecht overeenkomsten met grondeigenaren.

Om alles overzichtelijk en beheerst te laten gebeuren hebben we gebruik gemaakt van Relatics, het gaat hierbij om de ontwerpverantwoording (eisen), delen van producten zoals bestek, tekeningen, maar ook live gebruik van risicodossiers, actielijsten en omgevingsmanagement tijdens de overleggen.

Omgevingsmanagement
Inventarisatie omgevingsrisico en stakeholders en klanteisen-specificatie (KES)
Vergunningenscan
Conditioneringsaspecten
Milieukundig (water)bodemonderzoek
Kabels en Leidingen
Ecologische onderzoek
Geotechnisch onderzoek
Vooronderzoek NEG (niet gesprongen explosieven)
Archeologisch onderzoek
Vooroverleg grondeigenaren, betredingstoestemming, akkoordverklaringen en borging andere afspraken

Technisch Management
Uitwerken voorkeursalternatief
Opstellen VO, inclusief SSK ramingen, RI&E en Ambitiewebsessie duurzaamheid, Terreininmeting en waterslagberekeningen

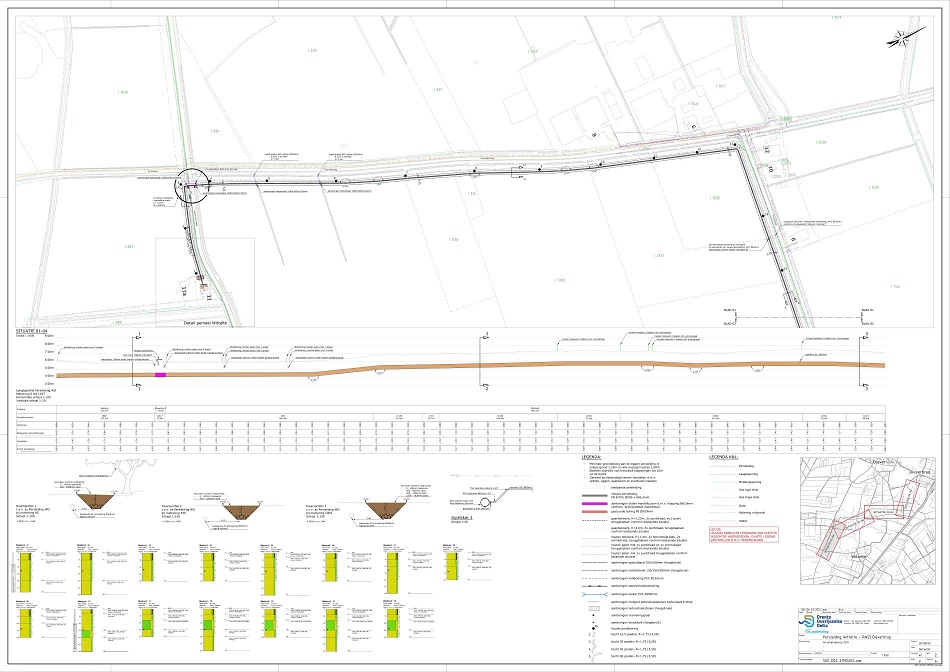

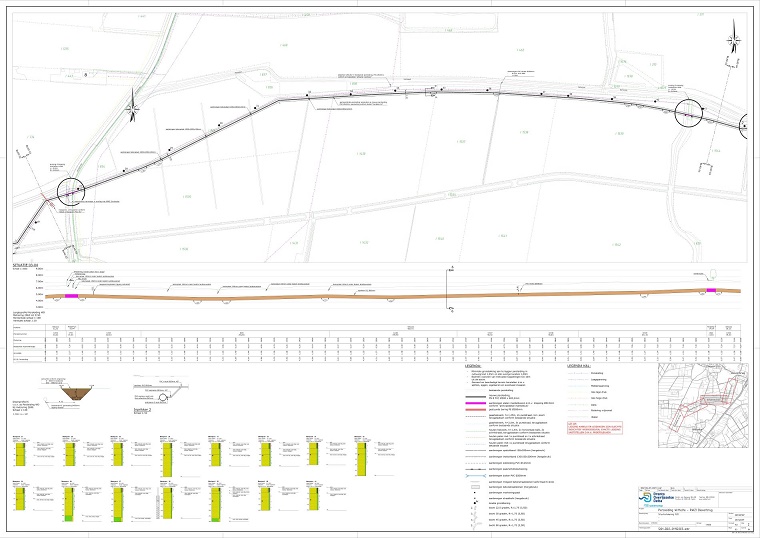

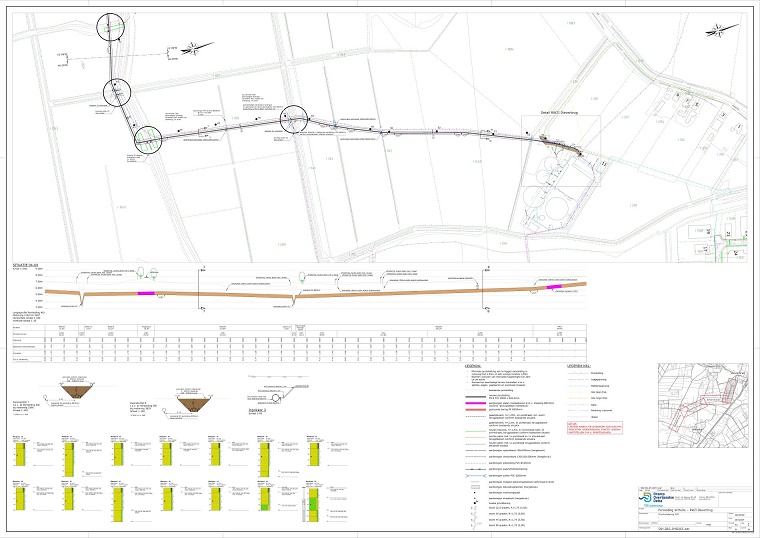

Opstellen DO, inclusief sterkte en kraterberekeningen en bemalingsadvies
Integraal bestek en bijbehorende documenten

Projectbeheersing
Verzorgen SSK ramingen per fase
Verzorgen risicodossier
Verzorgen integrale planning

Beheer en onderhoud
Afstemming met beheer m.b.t. onderhoud en overdracht.

Bijzonderheden
Door de markt bij deze werkwijze (samenwerking in de Groene Kamer) te betrekken en hier input op te laten geven, wordt getracht een kwalitatieve slag te slaan op het gebied van verhoging van de kwaliteit, verkorten van de planning en verlaging van de kosten. Dit is volgens het ‘groene kamer’ principe aangevlogen, een optimalisatie en standaardisatie in de werkwijze (middels kort-cyclisch verbeteren).

Tijdens de aanbestedingsperiode stond de leverantie van PVC onder druk en was hiermee een beduidend risico voor uitvoering. Inmiddels is het werk aanbesteed en gegund aan Hoornstra Ophof Infra BV en het gehele werk zal naar verwachting eind 2021 opgeleverd worden.

Project in cijfers
Werkomvang ca. 1,5 miljoen euro
Grondwerk 50.000 m3
Riolering persriool PVCø500 mm 3.900 m1
Verwijderen asbestcementleiding 3.650 m1

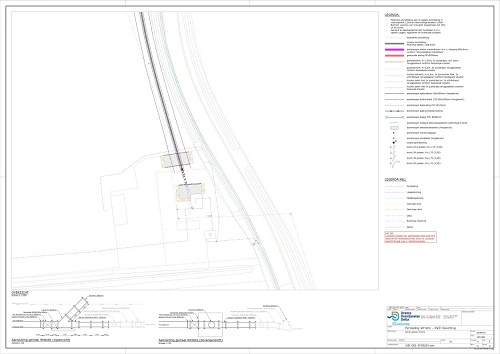

Duiker constructie 25 m1

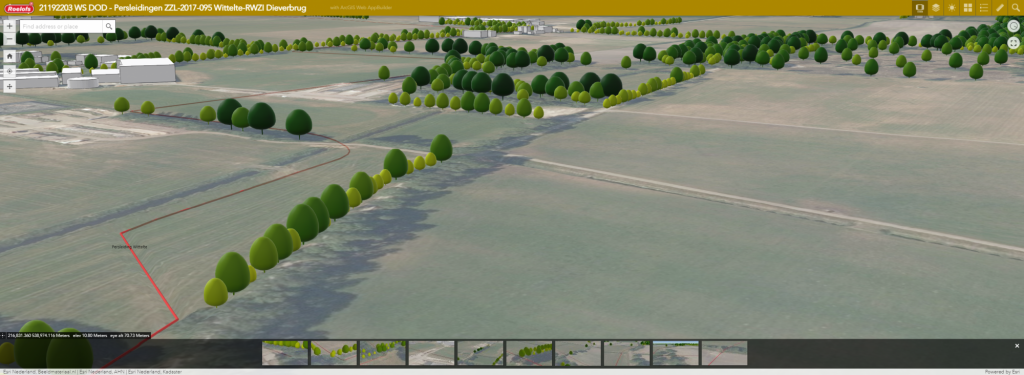

3D VIEWER
