Rioolvervanging Hagenbroek – Ossenzijl

Het project

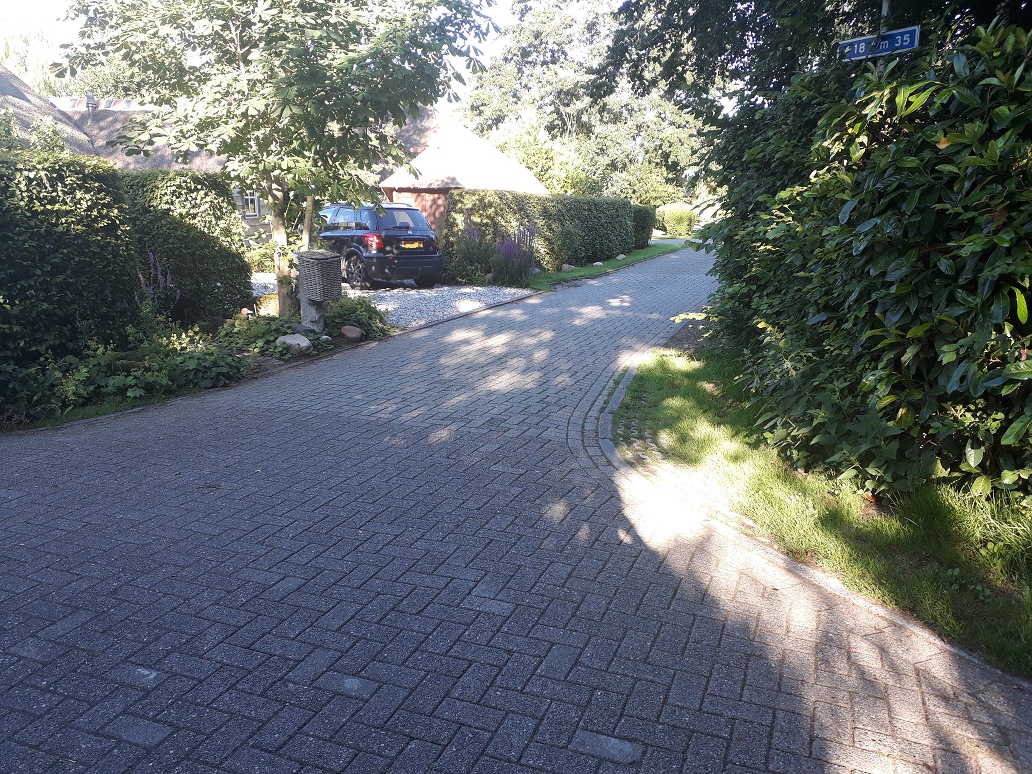

De gemeente Steenwijkerland wil de riolering vervangen van de Hagenbroekweg te Ossenzijl. Deze locatie kent de uitstraling van een vakantiepark aan het water, waarbij de openbare ruimte smal en beperkt is om de gewenste werkzaamheden uit te kunnen voeren. Verder bevindt dit project zich in een omgeving die bestaat uit venige grond in combinatie met een zeer hoge grondwaterstand. Deze facetten maken het project dan ook zeer uitdagend.

Variantenstudie
Het huidige vrij verval riool is toe aan vervanging. In opdracht van de gemeente heeft Roelofs in de beginfase van het project een variantenstudie uitgevoerd naar het ideale toe te passen systeem op deze locatie. Hierbij is onder andere gekeken naar:

• het beheer en onderhoud van het systeem;
• overlast/inspanning in de omgeving voor de realisatie van het systeem;
• de realisatiekosten.

Uit deze variantenstudie is een aanbeveling voortgekomen, die vervolgens is voorgelegd aan de gemeente.

Contractvorming
Na de variantenstudie is gekozen om het vrij verval rioleringssysteem te vervangen voor een drukrioleringssysteem. In de verdere uitwerkingsfase van de gekozen variant is op meerdere vlakken ondersteuning gegeven d.m.v. onder andere advisering en het opstellen van ontwerptekeningen. Op basis van het vastgestelde ontwerp is overgegaan tot het opstellen van een RAW-contract. Dit contract is middels een meervoudige onderhandse aanbesteding op de markt gebracht.

Ontwerp werkzaamheden

• Variantenstudie met aanbeveling;
• Advisering (gedurende begin- tot eindfase);
• Opstellen voorlopige en definitieve ontwerp tekeningen;
• Opstellen schematekening t.b.v. drukrioolsysteem;

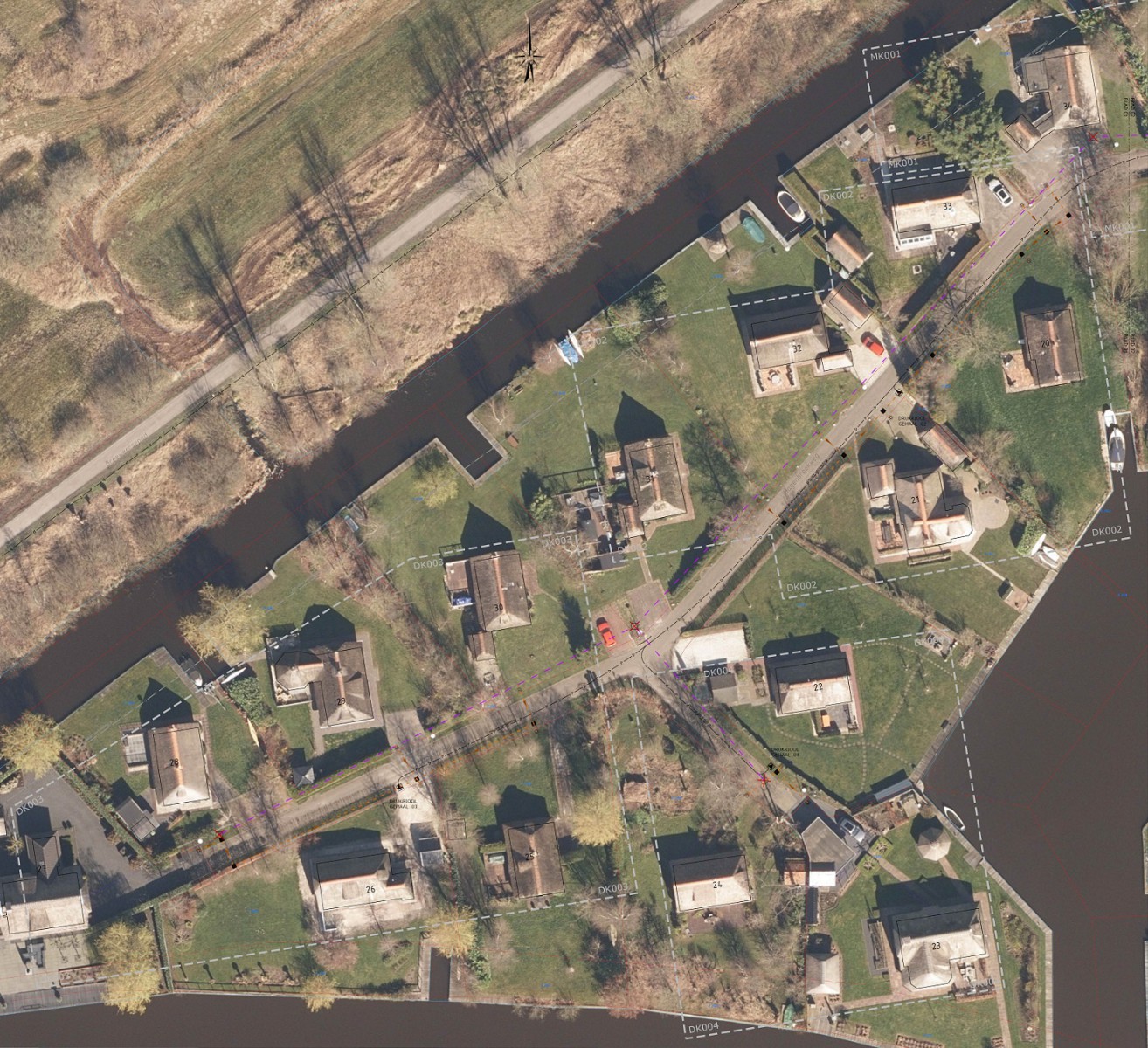

• Verzorgen communicatie materiaal voor de omgeving;
• Opstellen bestekstekeningen, inschrijvingsleidraad en RAW-bestek (met bijlagen);
• Bepalen van hoeveelheden;
• Opstellen directie begroting;
• Ondersteuning in de aanbestedingstraject;
• Verzorgen van een voorlopig gunningsadvies.

Project in cijfers (realisatie)

• 500m1 dicht schuimen van bestaande leidingen;
• 4.000m3 aan grondwerk;
• plaatsen van 1 hoofgemaal, 2 moedergemalen en 5 dochtergemalen;
• 580m1 aanleg van rioolleidingen;
• 520m1 aanleg van persleiding middels gestuurde boringen;
• 560m1 aanleg van persleiding middels ontgraving;
• 500m2 aanleg van verharding.

Uitdagingen
De volgende noemenswaardige uitdagingen zijn aanbod gekomen:

• Inventarisatie en vastlegging bestaande ondergronds hoofdriool en huisaansluitingen middels camera-inspectie en proefsleuven (in samenwerking met Riool Techniek Kraggenburg);
• De hoge grondwaterstand in combinatie met de slappe veengrond;

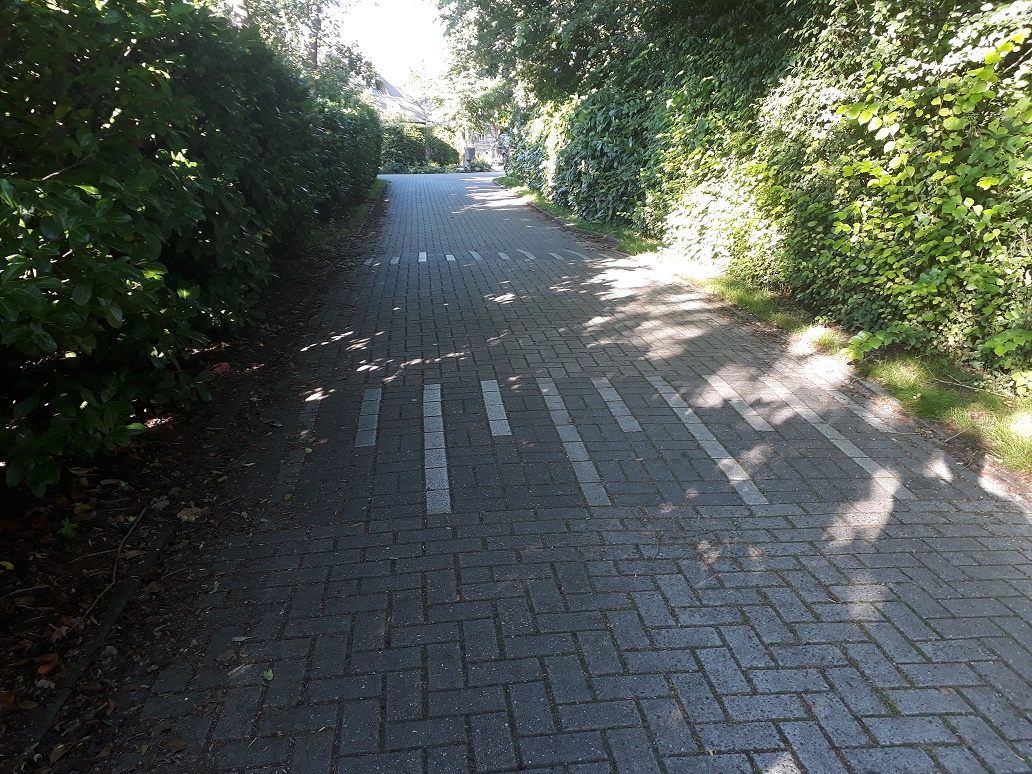

• De beperkte ruimte voor de werkzaamheden in het projectgebied;
• Dimensionering en vastlegging middels RAW-contract van het nieuwe drukrioolsysteem.
