Vervanging kademuur Warffum

Het project
Van de gemeente Eemsmond heeft Roelofs opdracht gekregen voor de voorbereiding en directievoering van het project “Vervanging kademuur Warffum”.

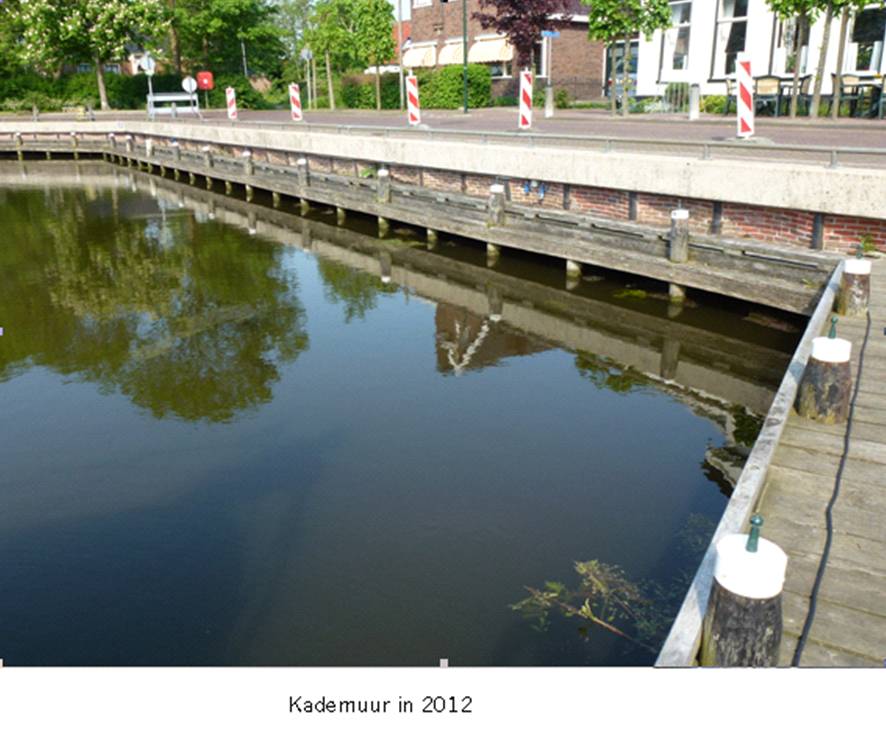

In 2011 zijn er door de gemeente Eemsmond diverse verzakkingen in het straatwerk achter de kademuur geconstateerd. Na onderzoek bleek dat er onder de kademuur door gronduitspoeling plaatsvond. De oorzaak hiervan is enerzijds de waterpeilverlaging die in 2005 door Waterschap Noorderzijlvest is doorgevoerd (om bodemdaling t.g.v. aardgaswinning op te vangen) en anderzijds de slechte staat van de kademuur en het gewicht van de betonnen deksloof die in de jaren 80 is aangebracht.

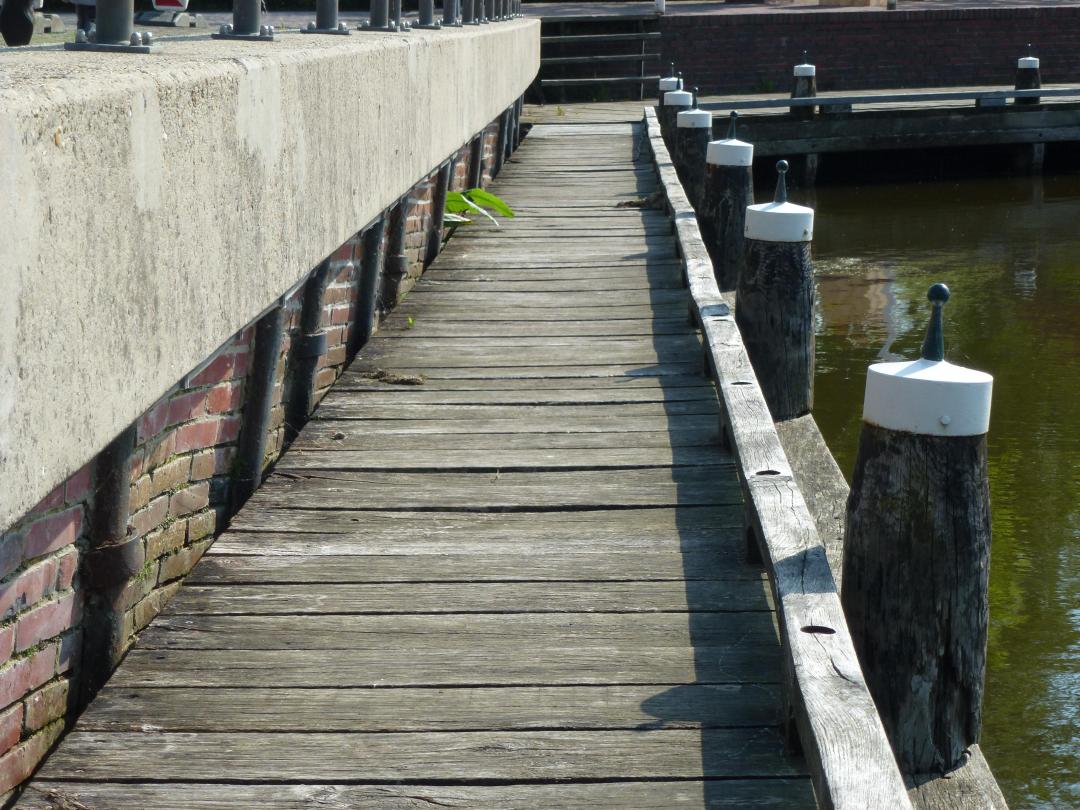

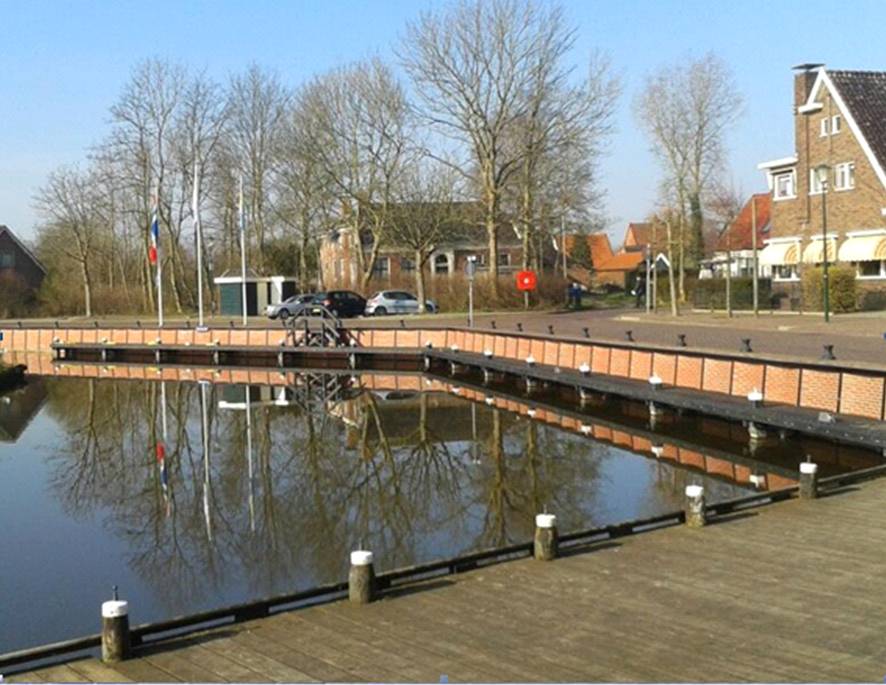

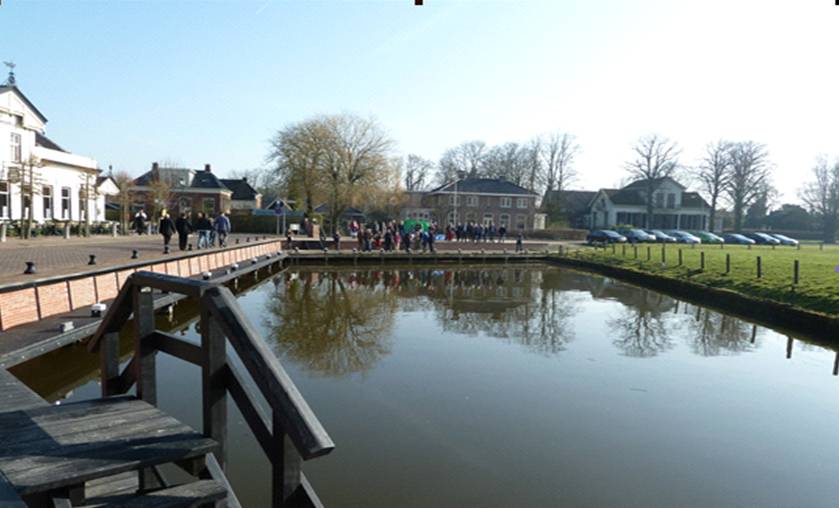

De kademuur vormt samen met een parallel lopende steiger het grootste deel van de haven van Warffum. Deze haven werd vroeger gebruikt door vrachtschepen (tot ca. 1950), maar tegenwoordig wordt de haven gebruikt door de pleziervaart. De haven van Warffum (waar de kademuur onderdeel van uitmaakt) is gelegen in een beschermd dorpsgezicht.

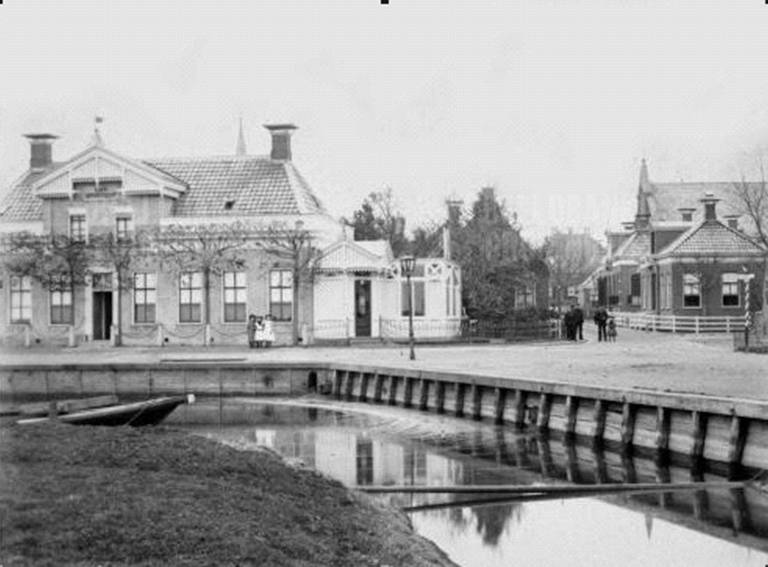

Bij het ontwerp van de nieuwe kademuur is het van belang dat de authentieke elementen (bestaande uit troggewelven ingeklemd in kubbestijlen) uit de bovenbouw van de bestaande kademuur worden overgenomen in het nieuwe ontwerp.

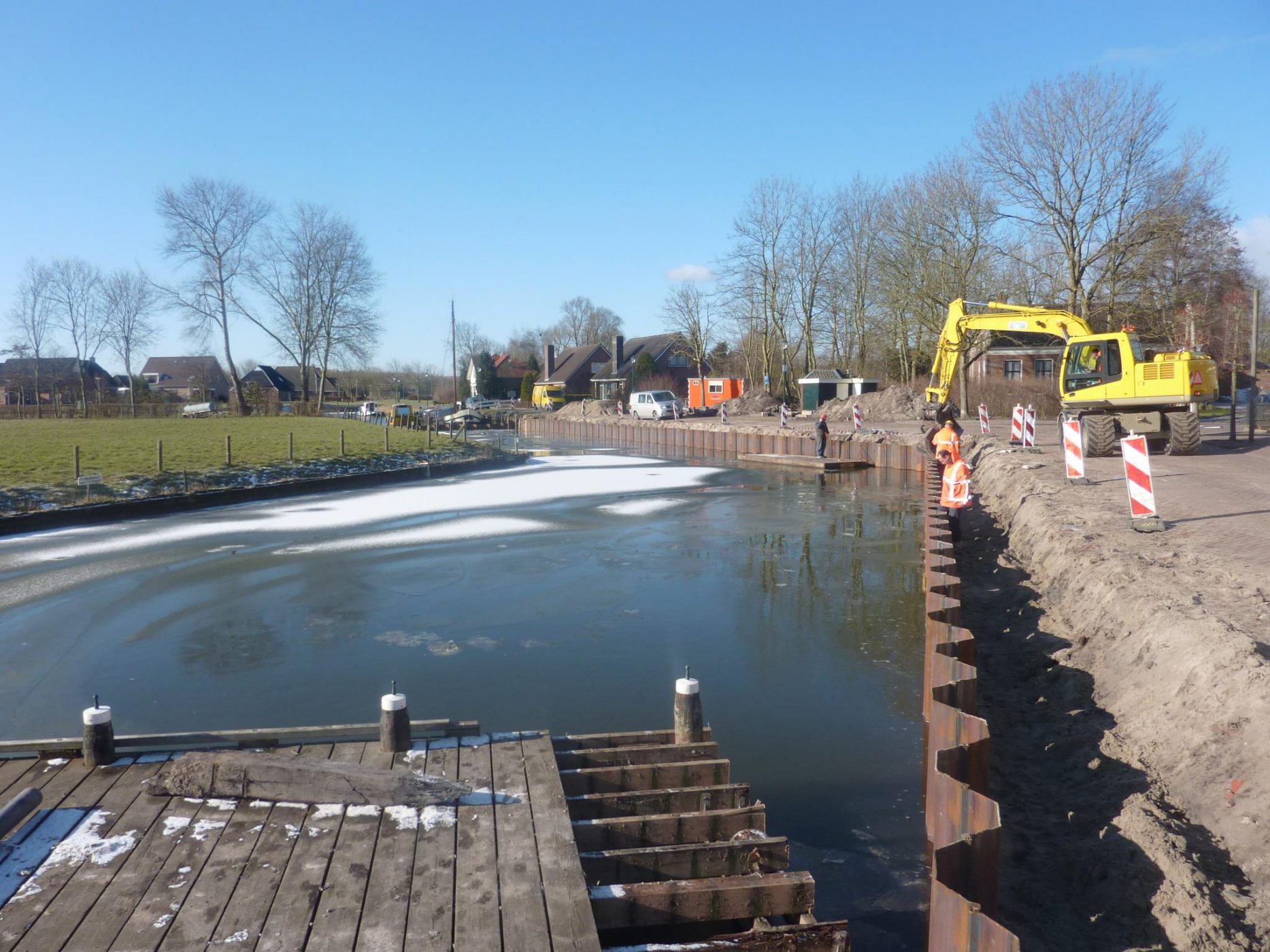

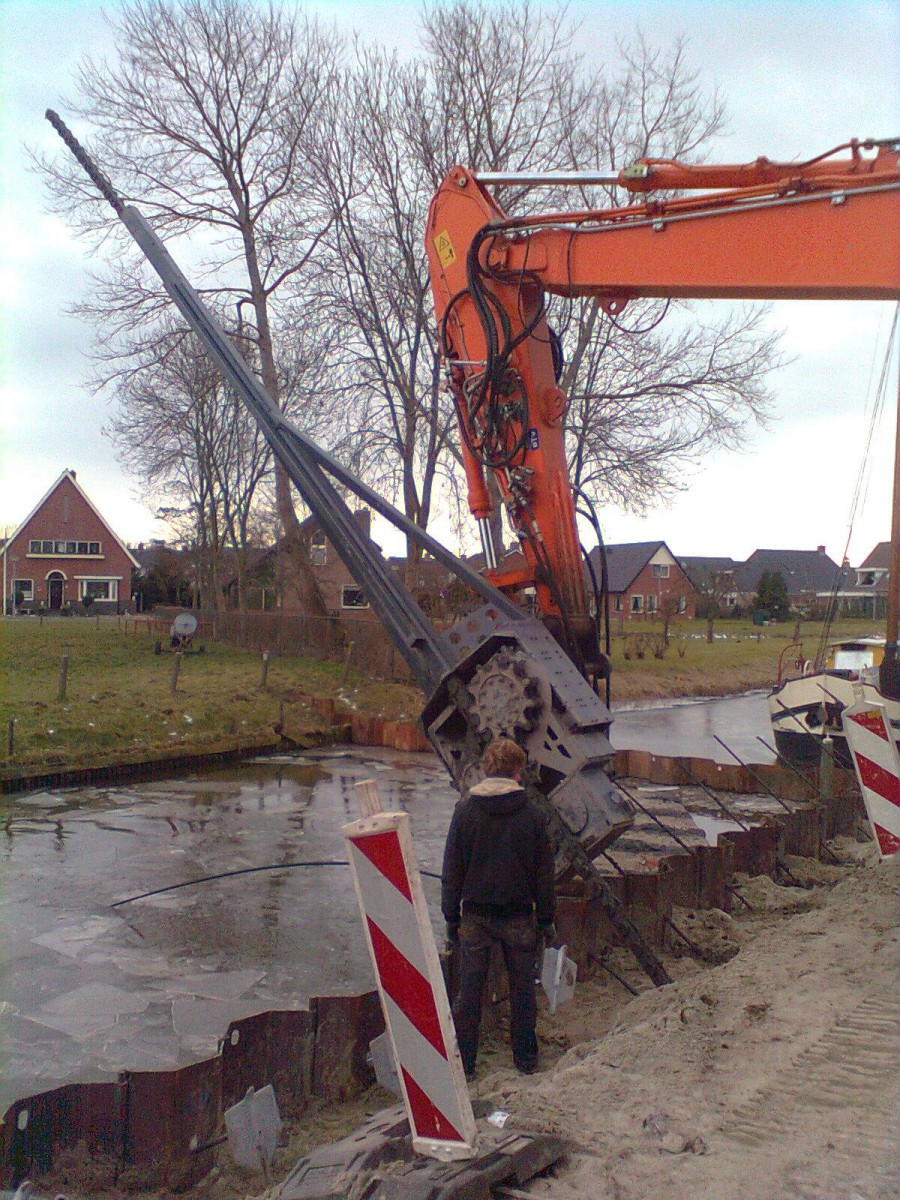

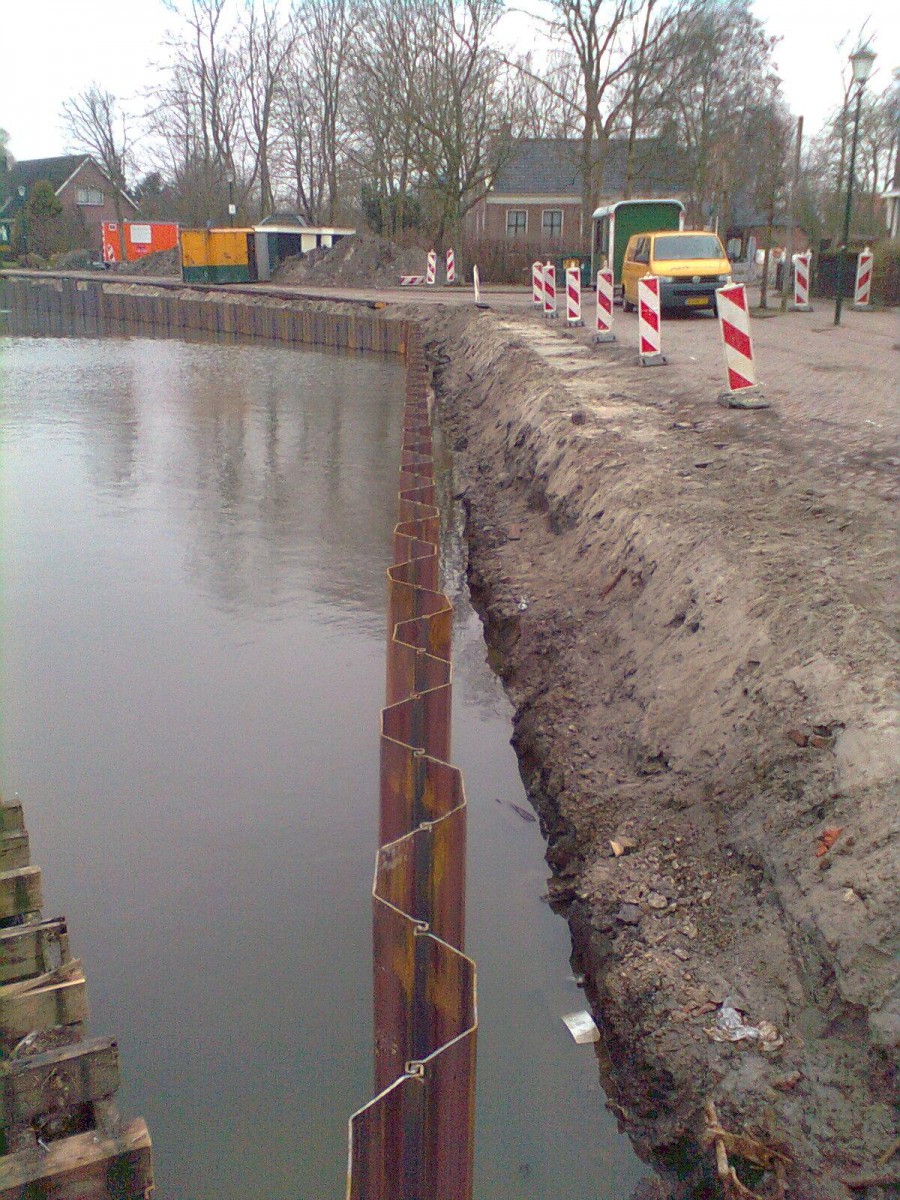

De onderbouw van de kademuur (het niet zichtbare gedeelte) wordt uitgevoerd volgens hedendaagse technieken zodat de stabiliteit gedurende de ontwerplevensduur (60 jaar) gewaarborgd is.

Roelofs heeft voor deze kademuur een ontwerp gemaakt, deze technisch vertaald en samen met het vervangen van de parallel lopende steiger opgenomen in een bestek welke werd gegund op de Economisch Meest Voordelige Inschrijving (EMVI). Eén van de EMVI criteria is een (beperkte) vrijheid in het ontwerp van de kademuurconstructie.

Bijzonderheden
• Ontwerpen van een historische kademuur in combinatie met hedendaagse inzichten;
• Haven gelegen in beschermd dorpsgezicht;
• Ontwerp in samenspraak met gemeente Eemsmond, Dorpsbelangen Warffum en Watersportvereniging
“De oude weer”;
• Bestek gegund op Economisch Meest Voordelige Inschrijving;
• Optimalisatie ontwerp (Levensduur, Onderhoud en Hergebruik elementen) door inschrijver mogelijk.
(Onderdeel EMVI paragraaf) ;
• Roelofs is betrokken van voorbereiding tot oplevering.

Project in cijfers

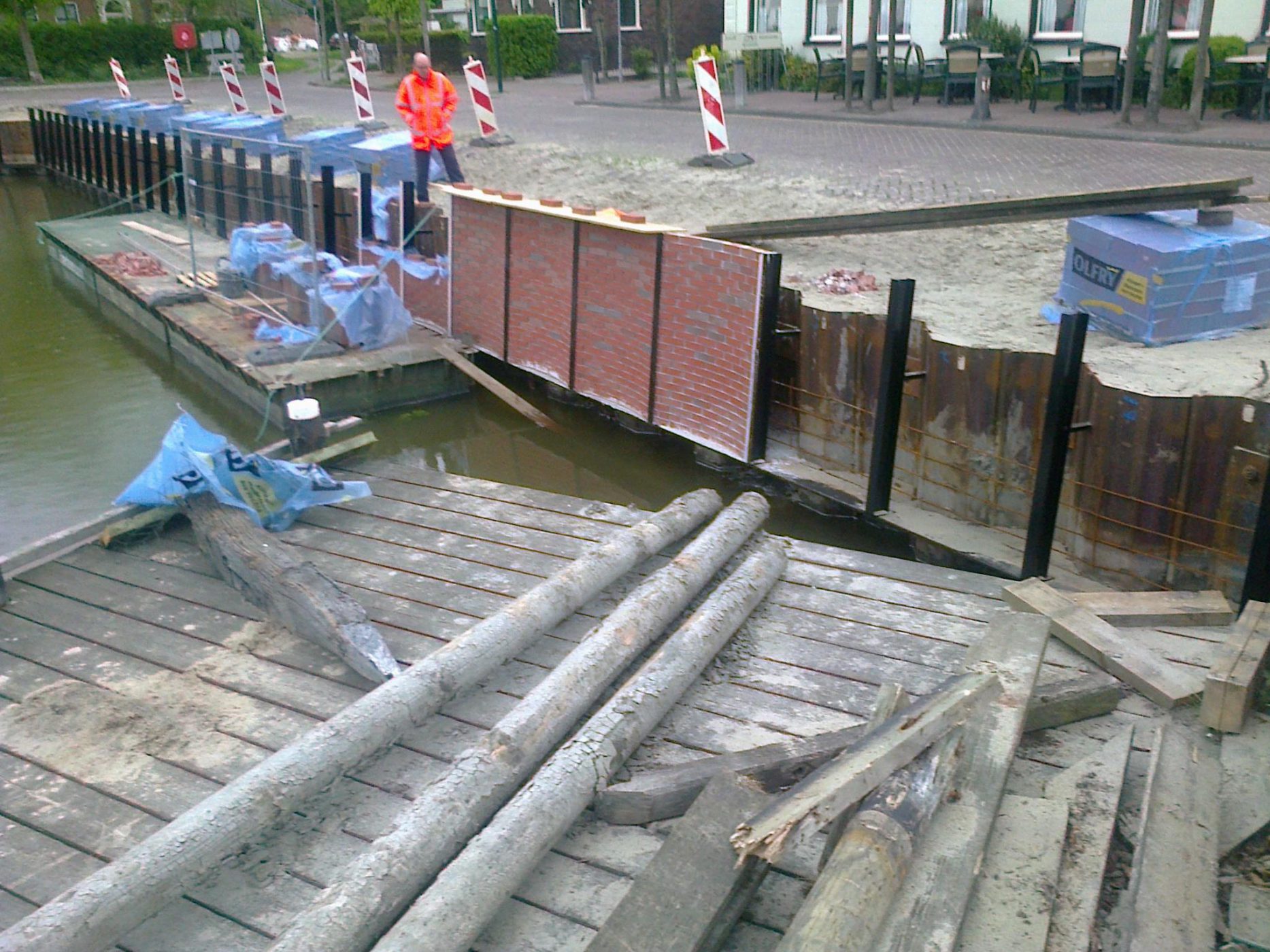

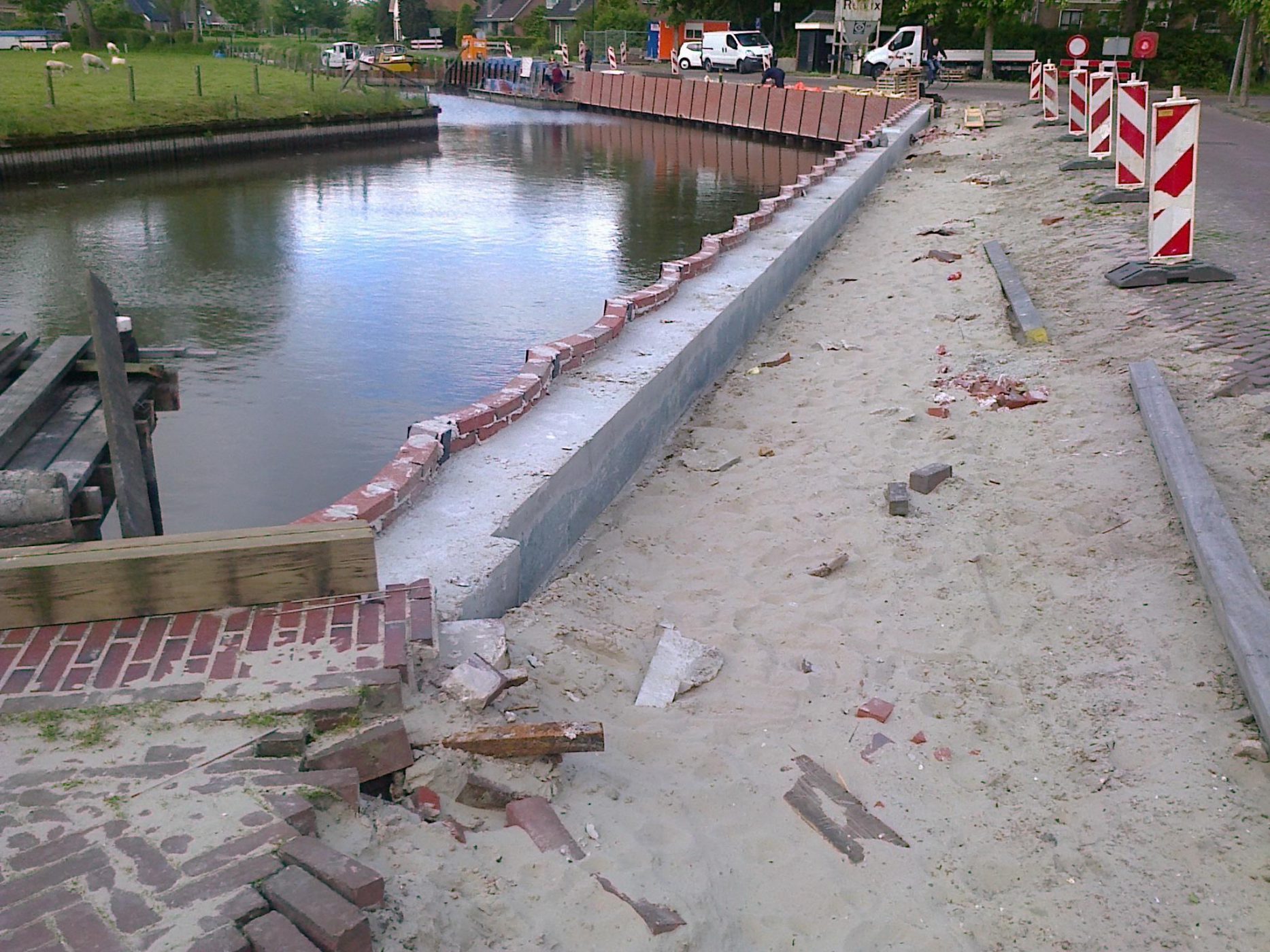

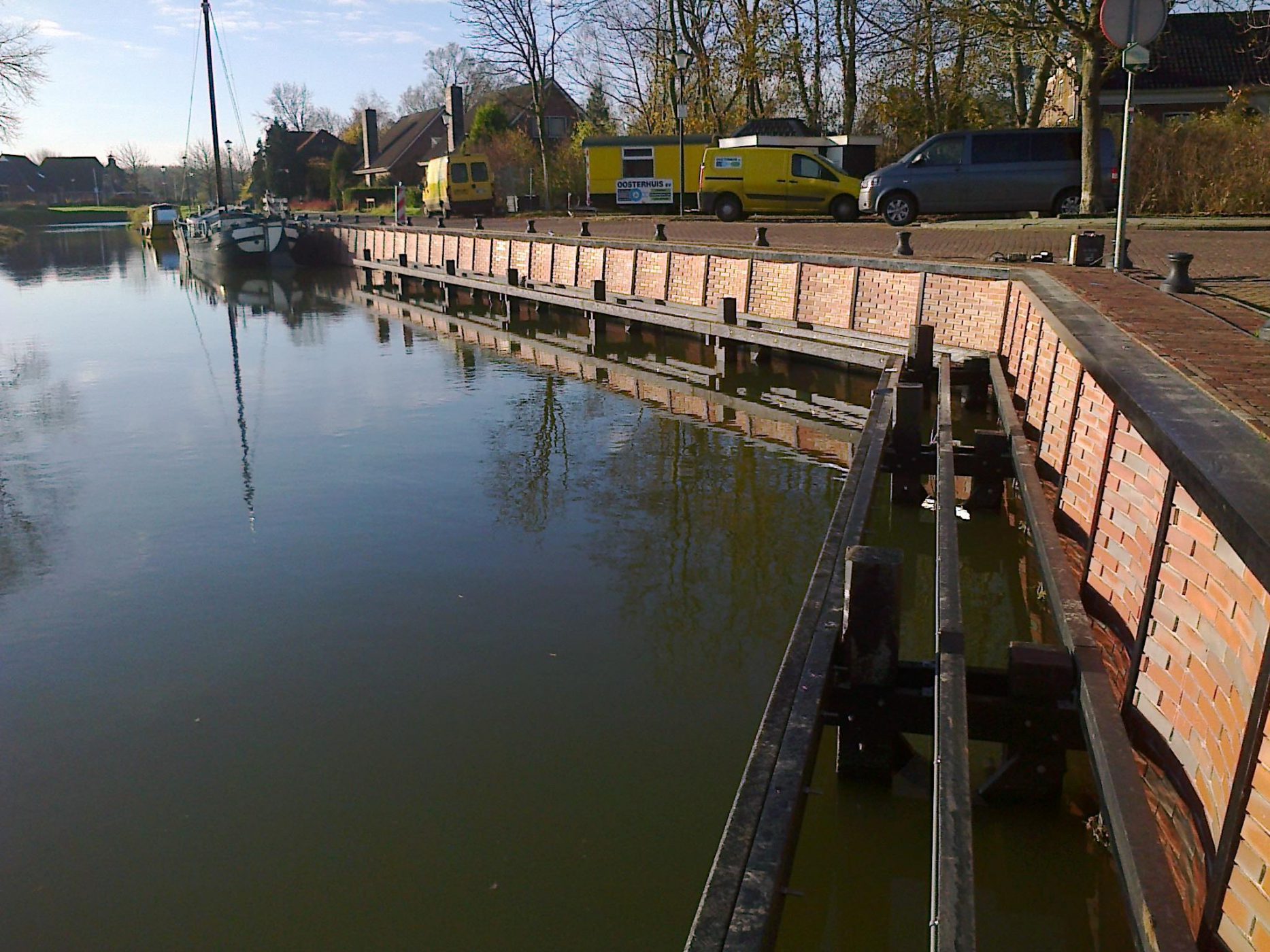

• 88 meter in 69 troggewelven gemetselde kademuur;
• 52 meter kunststof steigerconstructie;
• 69 stuks kubbestijlen (IPE 140 profiel zwart gegalvaniseerd).
